パイプラインロボット用光ファイバースリップリング｜IP67・単一モード対応 LPT012-0210-02PE-02S
パイプラインロボットの通信性能を支える光ファイバースリップリング
近年、石油・ガスパイプライン、都市インフラ、化学プラントなどの保守点検において、パイプラインロボットの活用が急速に拡大しています。
これらのロボットは、狭く複雑な配管内部を移動しながら、高解像度映像や各種センサーデータをリアルタイムで送信する必要があります。
そのため、高速かつ安定したデータ伝送を実現する光ファイバースリップリングが重要な役割を果たしています。

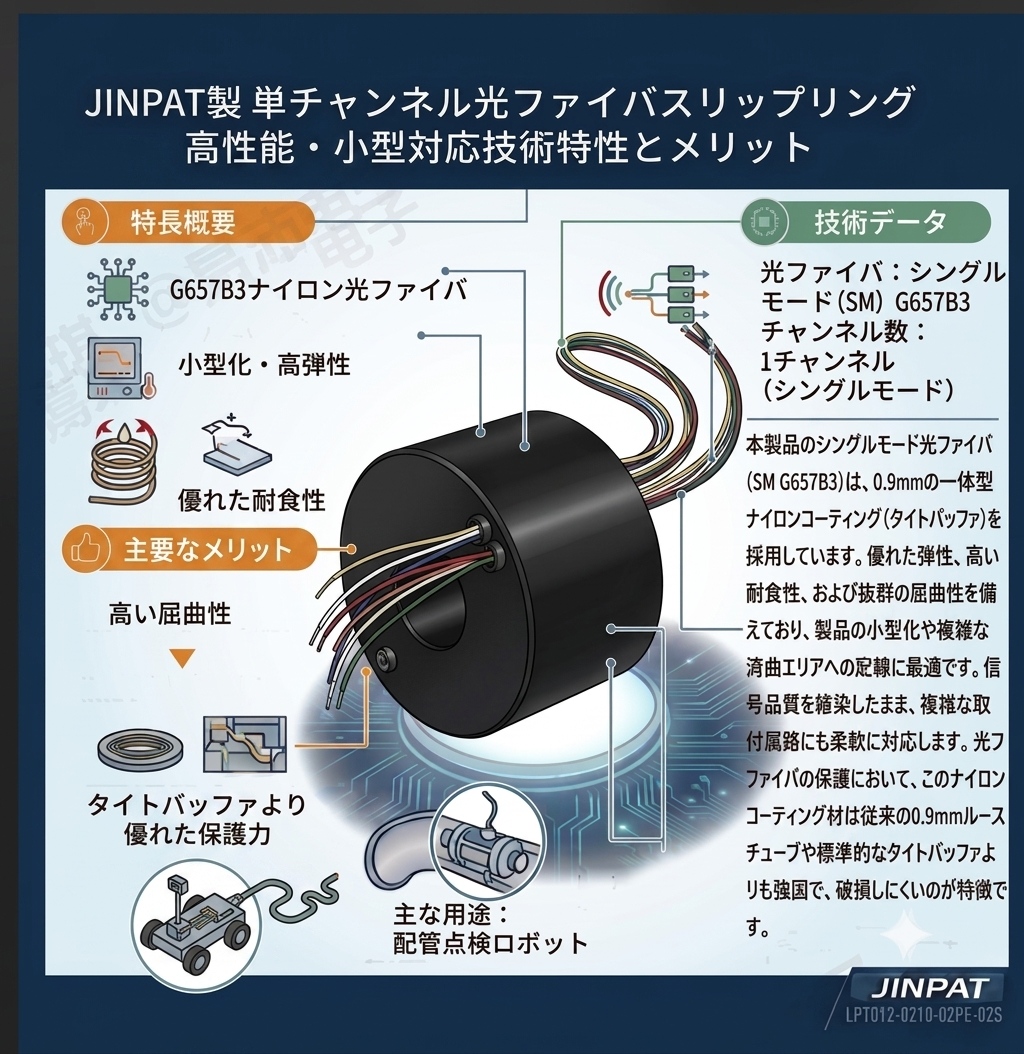

JINPATが開発したLPT012-0210-02PE-02Sは、パイプラインロボット向けに最適化された単一モード光ファイバースリップリングとして、高い信頼性と耐久性を提供します。
単一モード光ファイバーによる高品質データ伝送
LPT012-0210-02PE-02Sは、1チャネル単一モード光ファイバー（Single Mode Fiber）を採用しています。
対応波長は、
1310nm
1550nm
であり、長距離かつ低損失な光信号伝送を実現します。
パイプライン検査ロボットでは、高解像度カメラ映像やセンサーデータのリアルタイム送信が求められるため、通信品質が極めて重要です。
単一モード光ファイバーは、電磁干渉の影響を受けにくく、高速かつ安定したデータ通信を可能にします。
G657B3光ファイバーを採用し優れた耐屈曲性能を実現
本製品には、G657B3ナイロン被覆光ファイバーを採用しています。
G657B3は、従来の標準光ファイバーと比較して優れた曲げ性能を持ち、狭いスペースや複雑な配線経路でも高い通信品質を維持できます。
G657B3光ファイバーのメリット
優れた耐屈曲性能
小型設備への組み込みが容易
曲げによる信号損失を低減
複雑な設置環境に最適
パイプラインロボット内部では、配線スペースが限られているため、柔軟性の高い光ファイバーが求められます。
ナイロン一体型被覆構造による高い保護性能
LPT012-0210-02PE-02Sの光ファイバーは、0.9mmナイロン被覆一体型タイトバッファ構造を採用しています。
この構造は、一般的な0.9mmルースチューブやタイトチューブタイプと比較して、より高い保護性能を提供します。
ナイロン被覆の特長
優れた耐摩耗性
高い耐腐食性
外部衝撃から光ファイバーを保護
長期使用時の信頼性向上
配管内部のような過酷な環境でも、光ファイバーの損傷リスクを大幅に低減できます。
IP67防護性能で過酷な環境にも対応
パイプライン検査では、水分や粉塵が存在する環境での使用が一般的です。
LPT012-0210-02PE-02Sは、IP67防護等級を備えており、厳しい作業環境でも安定した性能を維持します。
IP67のメリット
防塵性能
一時的な浸水に対応
屋外設備に適応
高い信頼性
これにより、地下パイプラインや産業設備の点検作業にも安心して使用できます。
SC/PCコネクタ採用で接続性を向上
本製品はSC/PCコネクタを標準採用しています。
SCコネクタは、光通信分野で広く使用されている規格であり、接続の容易さと高い信頼性を兼ね備えています。
光学仕様
| 項目 | 内容 |
|---|---|
| 光ファイバー種類 | 単一モード（SM） |
| 光ファイバー規格 | G657B3 |
| チャンネル数 | 1チャネル |
| 波長 | 1310nm / 1550nm |
| コネクタ | SC/PC |
| 被覆構造 | 0.9mmナイロン一体型 |
| 防護等級 | IP67 |
パイプラインロボットにおける光ファイバースリップリングの重要性
パイプラインロボットには以下のような機能が求められます。
高解像度映像伝送
リアルタイム監視
センサーデータ収集
長距離通信
安定した回転伝送
光ファイバースリップリングを導入することで、回転動作中でも通信品質を維持し、検査精度の向上に貢献します。
主な適用分野
パイプライン検査ロボット
石油・ガス配管点検システム
下水管検査ロボット
産業配管モニタリング設備
水道管検査システム
遠隔監視ロボット
