多機能一体型スリップリング｜8路液体・高圧720A・光ファイバー・イーサネット統合型回転伝送装置
多機能一体型ハイブリッドスリップリング技術解説

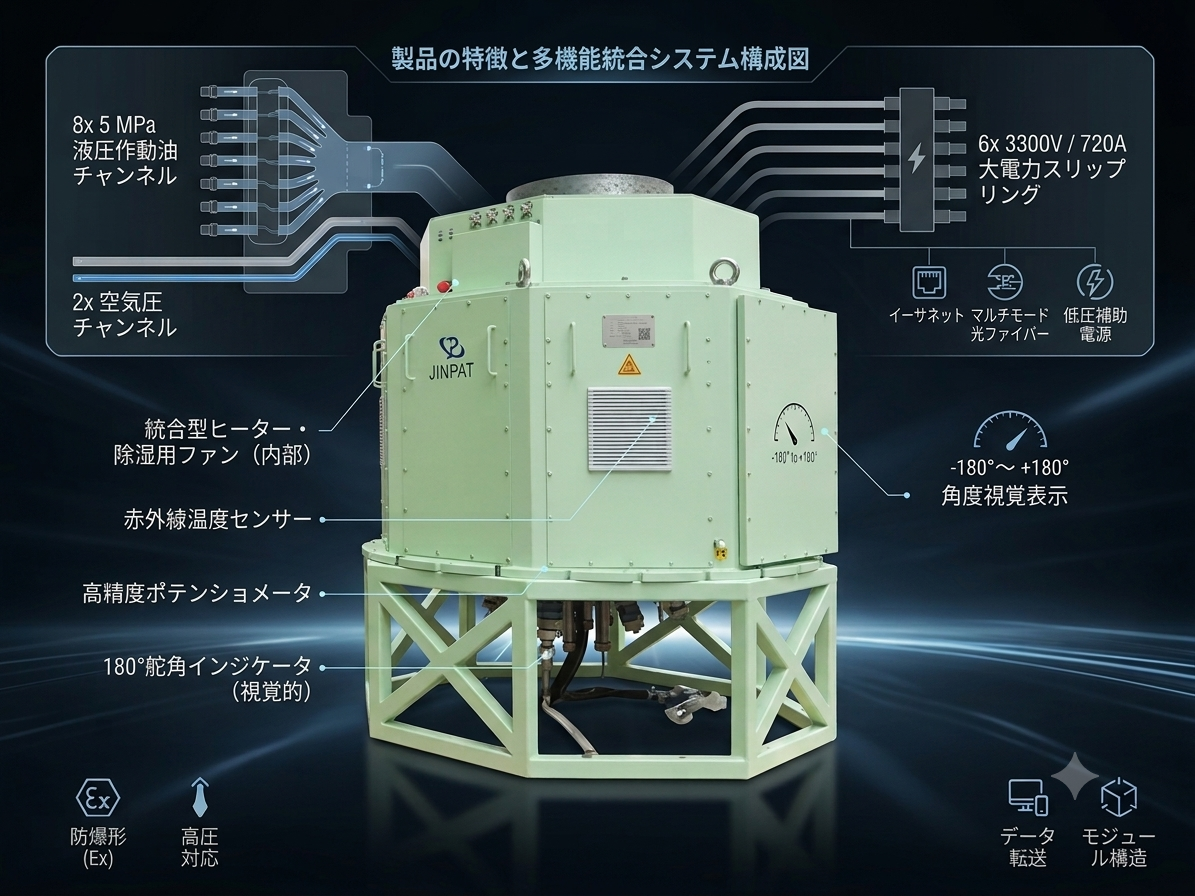

■ 高集積ハイブリッド構造設計
本製品は、電力・信号・流体・光通信を統合した高集積型スリップリングシステムです。
以下の複合伝送機能を1ユニットに統合しています：
● 流体回路
8通道液体回転伝送（最大使用圧力：5MPa）
2通道ガス回転伝送
高圧流体制御が必要な海洋・重工業設備に対応しています。
● 高電力回路
6回路高電圧：3300V対応
最大電流：720A
低圧補助電源スリップリング内蔵
大電流負荷環境でも安定した電力供給を実現します。
● 通信・データ伝送
イーサネット通信対応スリップリング
6チャンネルマルチモード光ファイバースリップリング
高速データ伝送とリアルタイム制御をサポートします。
■ 内部環境制御システム
本製品は高負荷環境でも安定動作を維持するため、内部に以下の制御ユニットを搭載しています：
加熱器（低温環境対策）
除湿・冷却用ファンシステム
赤外線温度センサー
高精度電位計
舵角指示器（位置フィードバック）
これにより、過酷な海洋・屋外環境でも安定した動作が可能です。
■ メンテナンス性を考慮した機械設計
現場での保守性を向上させるため、以下の構造を採用しています：
便捷式航空コネクタ（クイック接続）
便捷式銅排接続方式
外部接続ボックス構造
スタック式モジュール構造
これにより、分解・交換・メンテナンス作業時間を大幅に短縮できます。
■ 高精度フィードバック機構
本製品には位置制御精度を向上させるためのセンサー系統が組み込まれています：
高精度電位計による回転角度検出
正逆180°舵角インジケーターによる視覚フィードバック
これにより、重機や海工設備における正確な制御が可能となります。
■ 主な用途
本ハイブリッドスリップリングは以下の分野で使用されています：
海洋エンジニアリング設備
大型クレーンシステム
港湾機械
重工業回転設備
特殊流体制御装置
高電圧統合型産業機器
■ 技術的特徴まとめ
8通道液体（5MPa）＋2通道ガス統合
6回路 3300V / 720A大電流対応
イーサネット＋光ファイバー通信統合
加熱・冷却・除湿一体環境制御
モジュール式メンテナンス構造
高精度位置フィードバック機構
■ まとめ
本製品は、電力・流体・通信・制御機能を高度に統合した次世代ハイブリッドスリップリングです。
特に海洋工事や大型産業設備において、複雑な回転伝送要求を1台で解決できる高信頼ソリューションとして設計されています。
