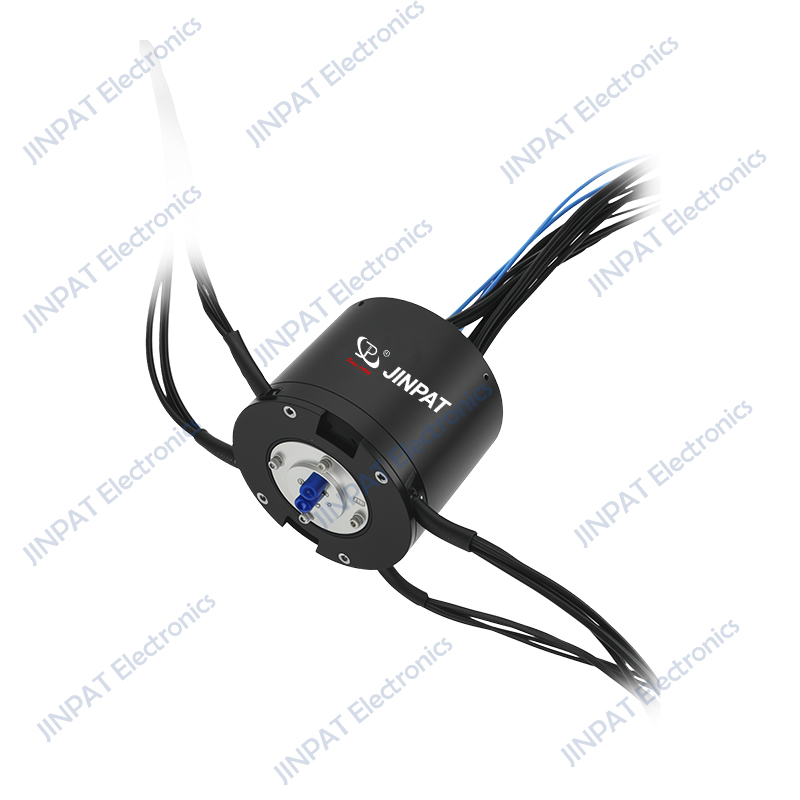

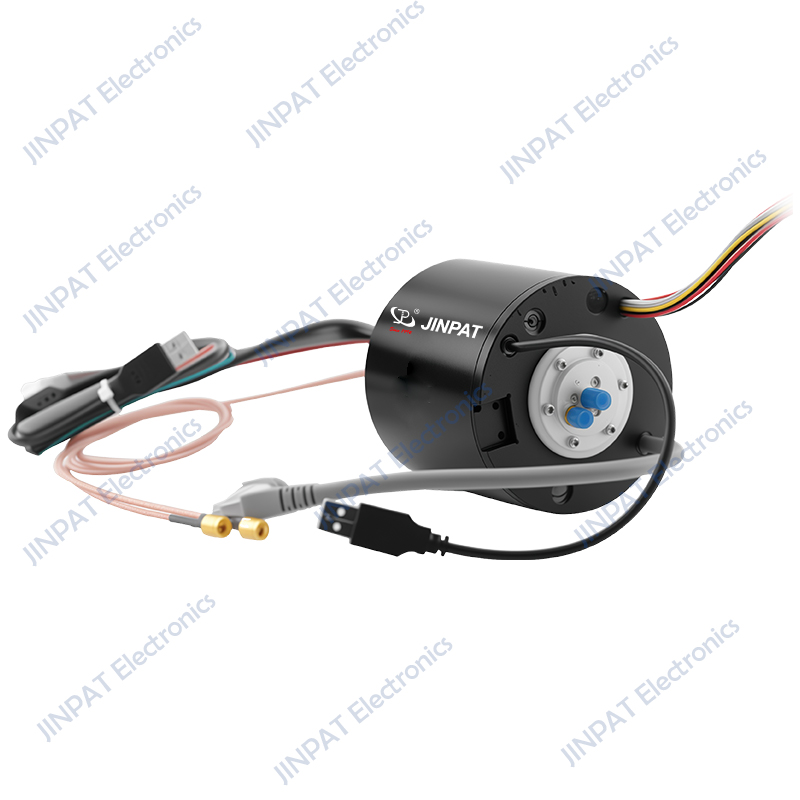

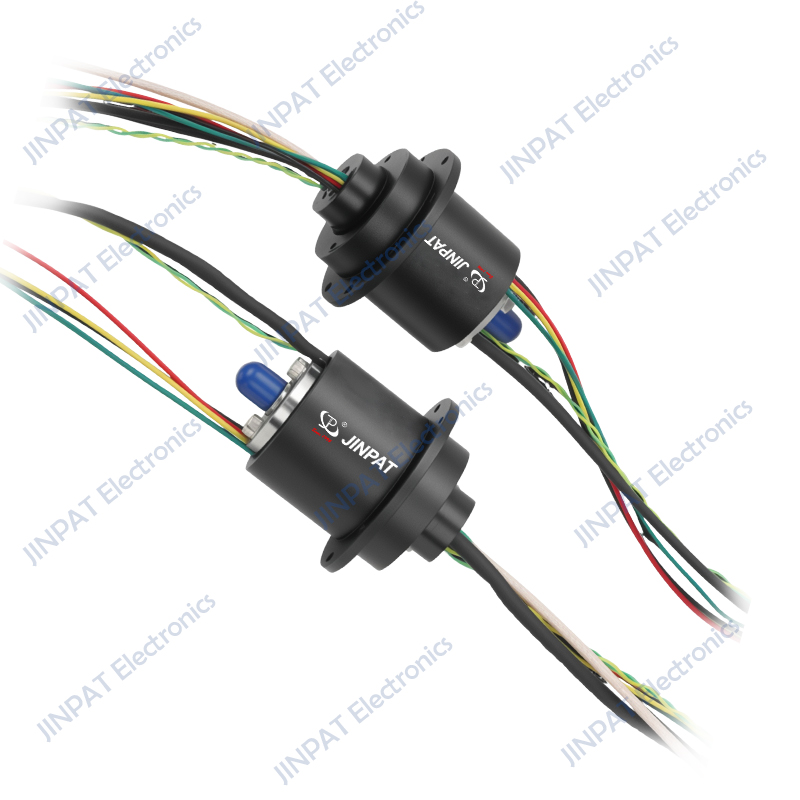

RF ロータリージョイント統合型スリップリング

JINPAT の RF-電気統合型スリップリングは、高周波回転伝送と電力/信号伝送をコンパクトかつ高性能に統合。最大67 GHz、Ethernet や CAN バスなどを含む幅広いデジタル信号に対応し、単一回転軸での信頼性あるデータ・RF・電力の伝送を実現します。 挿入損失<0.4 dB(@18 GHz)、VSWR<1.5(@18 GHz)、多層EMIシールド構造により、過酷な環境下でも安定した信号伝送を保証。貴金属コンタクトと堅牢構造により、航空宇宙、防衛、レーダー、高性能産業用システムなどにも適しています。 さらに、SMA、N、BNCなど12以上のインターフェースに対応し、用途に合わせたカスタム設計が可能。UAV、ロボットプラットフォーム、試験装置など、多様な用途に迅速かつ柔軟に対応します。

詳細はpdfを参照する

製品の詳細

特長

◎ 全周波対応設計:DC~67GHz の高周波伝送および大電力伝送をサポート。Ethernet、CANバス等を単一回転軸内で統合。

◎ 超低信号損失:多層シールドキャビティとRF最適化設計により、VSWR <1.5、挿入損失 <0.4 dB(@18GHz)を実現。

◎ 高EMI耐性:RF 通路と電気通路を独立配置し、EMIシールドによる干渉抑制。安定した信号品質を確保。

◎ 軍用レベルの堅牢性:貴金属コンタクト採用。–55 °C~+125 °Cの温度サイクルおよび1,000万回以上の回転試験クリア。

◎ コンパクト&軽量設計:同軸ネスト構造により、ドローンやロボットなどスペース制限のある用途に最適。

◎ 迅速カスタマイズ対応:SMA、N、BNCなど12種類以上のコネクタに対応し、1対1での設置仕様調整が可能。



カスタマイズ&サービス

信号種類・チャンネル数・保護等級・取り付け仕様など、ご要望に応じたカスタマイズが可能です。


3D CAD モデルや技術サポートもリクエストに応じて提供いたします。


ご希望のモデルが見つからない場合は、24時間体制の技術サポートまでお気軽にお問い合わせください。


詳細な製品仕様は、製品データシートまたは営業担当までご確認ください。
