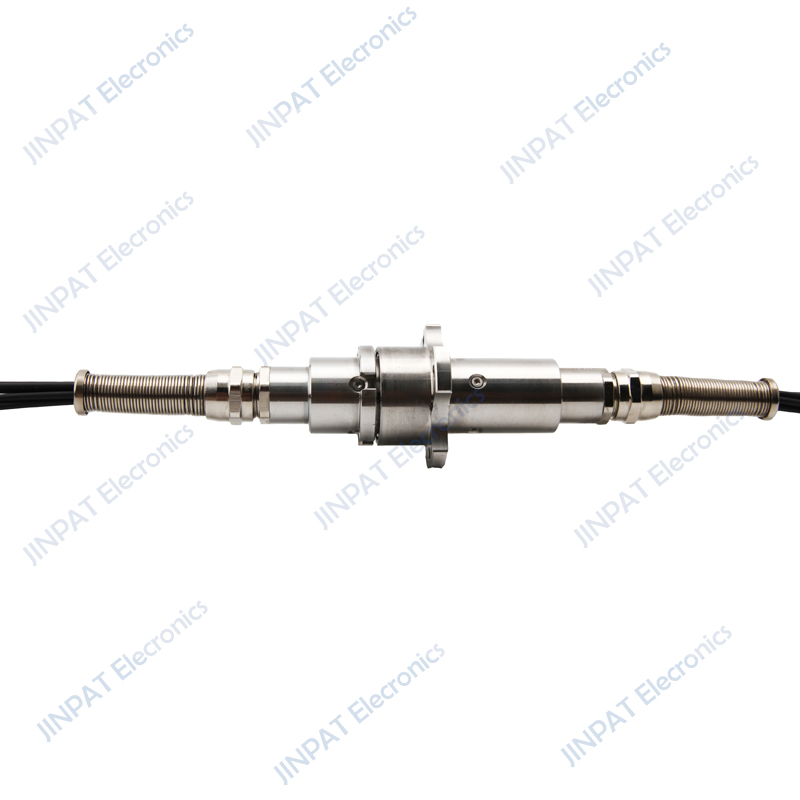

LPFO-06N-A 光ファイバー回転継手

光ファイバーロータリージョイントは光スリップリング、光ファイバ回転コネクタ、光ヒンジなどとも呼ばれている。光ファイバーはデータ伝送の媒体として、回転接続シ ステム部品間データの転送を解決するために最適な技術解決方案を提供する。特に無制限、連続または断続的な回転応用の中に適してと同時に固定位置から回転位置まで大 容量のデータと信号を伝送するの場合も必要で、機械性能を改善し、システム操作をシンプル化することもできて、活動関節の回転のために光ファイバの損傷を避ける。伝 統的な電気スリップリングと組み合わせて使用することができ、光電混合スリップリングとして、電力と高速データを転送することもきる。

光ファイバー回転継手 光ファイバースリップリング 光ファイバ回転コネクタ

詳細はpdfを参照する

製品の詳細

お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。



製品名

  LPFO-06N-A 光ファイバー回転継手
チャネル数     6
ファイバータイプ     SM or MM
コネクタタイプ     FC/SC/ST/LC(PC or APC)
波長範囲     SM:1310-1550nm、MM:850-1300nm
挿入損失     <4dB
挿入損失リップル     <2dB
エコー損失     SM:≥45dB、MM:≥30dB
最大パワー     23dBm
振動     MIL-STD-167-1A
機械衝撃     MIL-STD-810G
最大转速     300rpm
IP保護等級     IP65 or IP67
