超ミニスリップリング

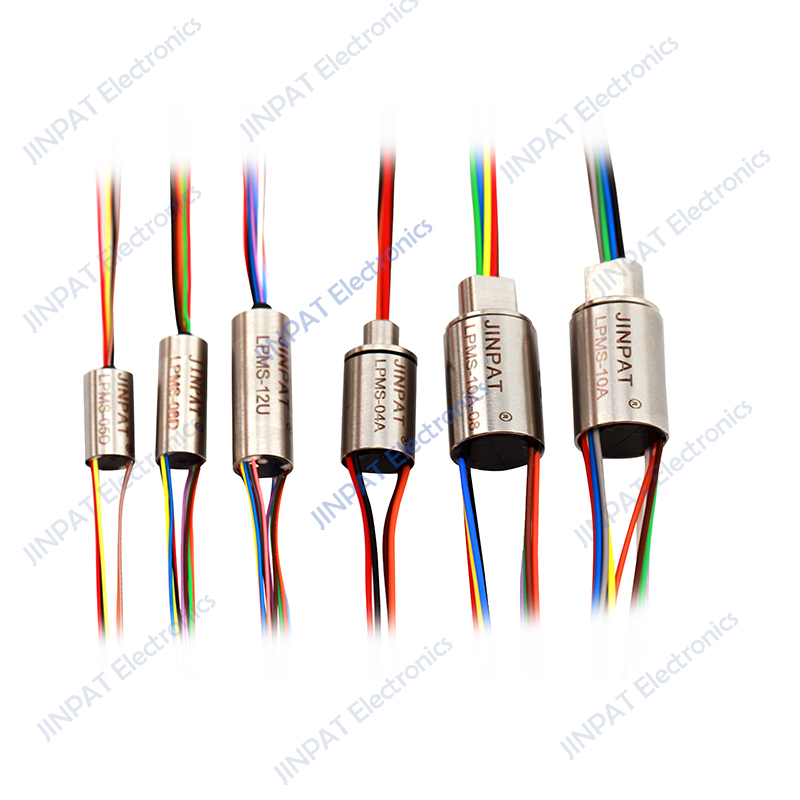

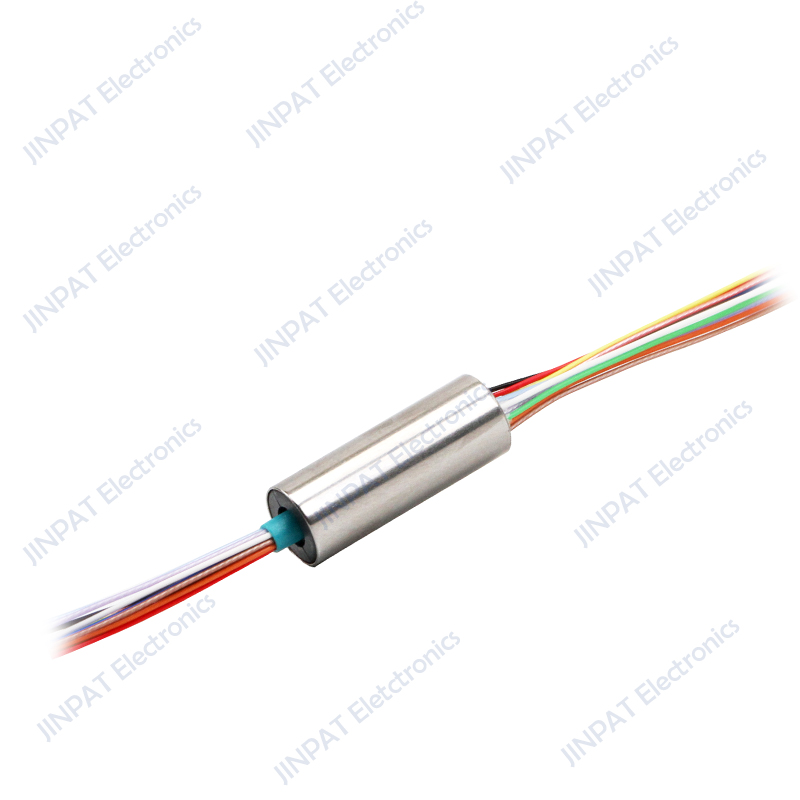

LPMS超ミニスリップリングカプセルの外径は5.5mm~11.1mmで、回路数は12路以上までです。小型で設計精度が高。くて、全部軍需産業の材質です。高低温を耐えて、そして製品の接触抵抗とモーメントが低くて、運行も信頼できる。このシリーズのスリップリングは取り付けスペースが極めて過酷な環境に適した高精密機器機器に使用されている。

詳細はpdfを参照する

製品の詳細


お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。


その代表製品は主にLPMS-05 D/08 A/08 B/08 C/08 D/12 Uなどです。 スリップリングの働く温度 -20℃~+150℃ はカスタマイズすることができます

高回転速度、高寿命、高保護スリップリングのカスタマイズを提供でき、イーサネット、USB、RS、LVDS、Canbus、FireWire、SDI、HDMIなどの多種の信号を集積することができます。


典型的な応用: ◎知能ロボット ◎消費級ドローン ◎ハンドヘルド安定撮影


製品名

超ミニスリップリング

チャネル数 1-12ウェイまたはそれ以上
作業電流 1 A毎路またはそれ以上
作業電圧 0-48VAC/DC
耐圧強度 2つの通路の間 ≥100VAC @50Hz
絶縁抵抗 ≥50MΩ@200VDC
動態抵抗波動値  最小可达1mΩ
作業回転速度 0-300rpmまたはそれ以上
接点材料 金対金
殻の材料 エンジニアリングプラスチックまたは金属(オプション)
モーメント ≤0.88 g.m(基準値)
IPプロテクションレベル      IP50
寿命 カスタマイズ可能
