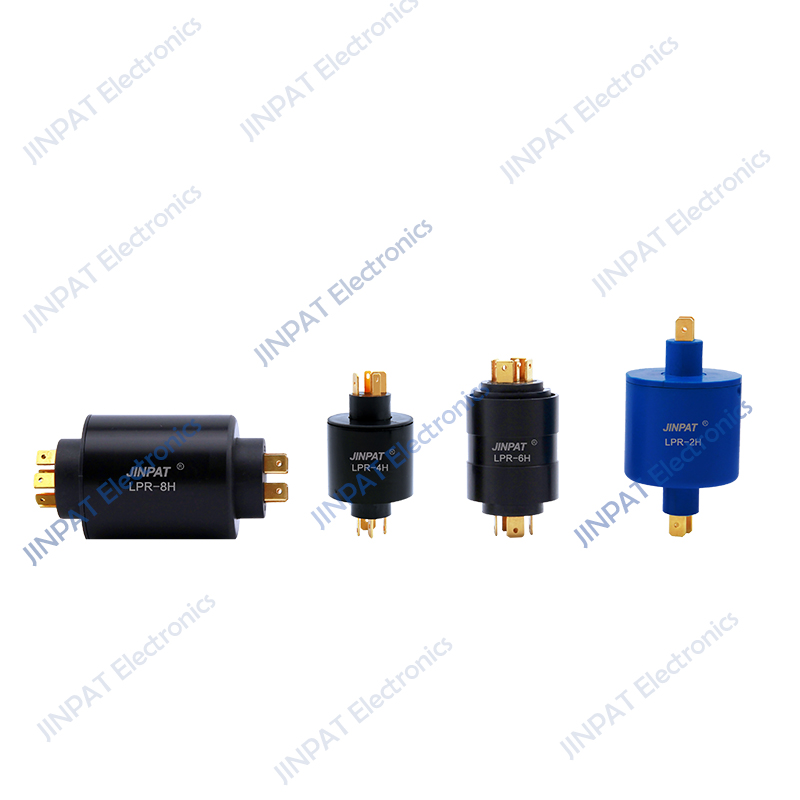

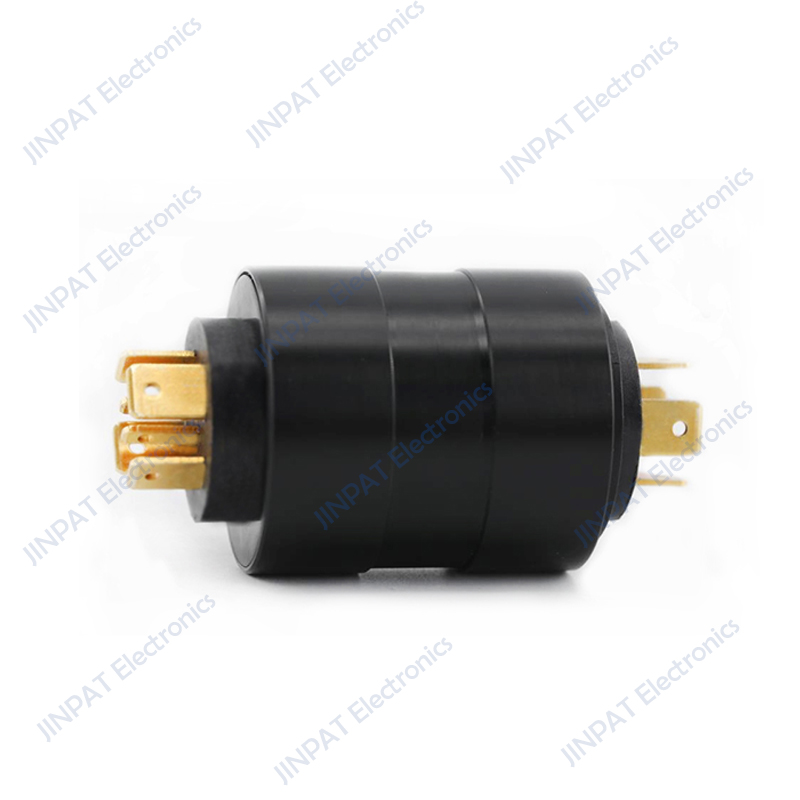

プラグ式スリップリング

LPRシリーズスリップリングのデザインは精巧で、導線接触の代わりにピンを使用する。RoHs環境保護の要求に符合している。風力発電機、流れ作業ラインの設備、回転作業盤、ケーブルリール及びホットローラーなどの設備で広く利用されている。

プラグ式シリーズ 導電性スリップリング 電気スリップリング

詳細はpdfを参照する

製品の詳細

お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。


製品の特徴:

◎ワイヤコンタクトの代わりにピンを入れる

◎電流と信号の伝送

◎スムーズな動作

◎低接触抵抗

◎取り付けが便利


オプション：回転数/回路数/電流／ハウジング材質


製品のメリット:

◎キャリア能力が高い

◎100 bitの高速データ信号、制御信号などを伝送可能

◎先進的なファイバブラシ技術を採用して、低摩擦、低接触抵抗、摩擦破片のないことを保証する

◎使用の寿命が長い


典型的な応用： ◎風力発電 ◎回転作動盤 ◎ケーブルリール及び熱ドラム ◎組立ライン設備



製品名

 プラグ式スリップリング
チャネル数  2/4/6/8路
作業電流  2A/5A/14A/15A /20A/25A
作業電圧  0-240VAC/DC
耐圧強度  2つの通路の間 ≥500VAC @50Hz
絶縁ていこう  ≥500MΩ@500VDC
動態抵抗波動値   最小1mΩ
作業回転速度   0-300rpmまたはそれ以上
接点材料   貴金属
殻の材料   エンジニアリングプラスチックまたは金属（オプション）
モーメント   ≤0.88 g.m（基準値）
保護等級   IP40
寿命  カスタマイズ可能
