パンケーキ型スリップリング

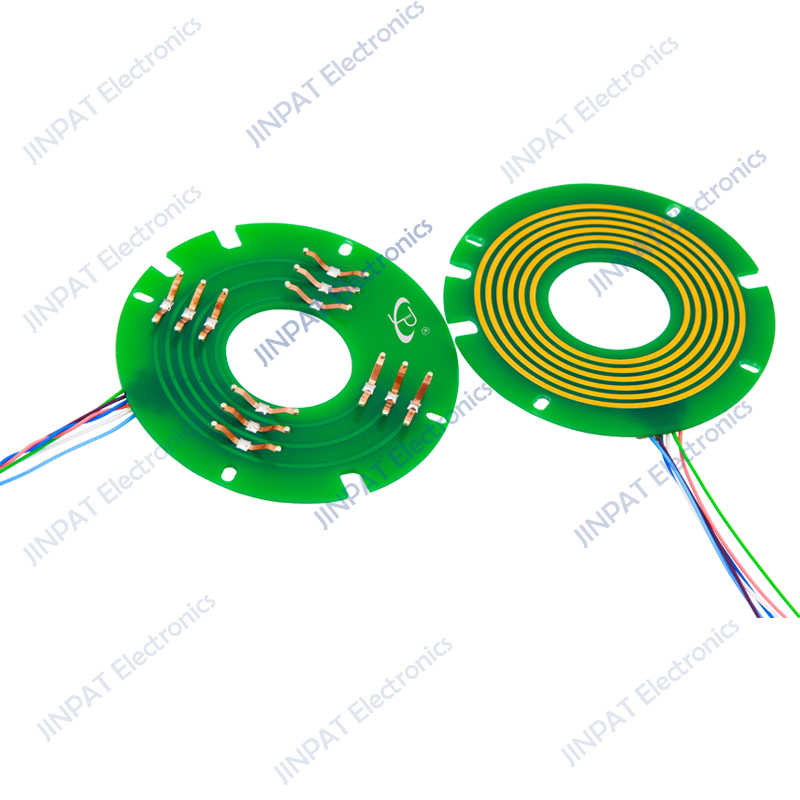

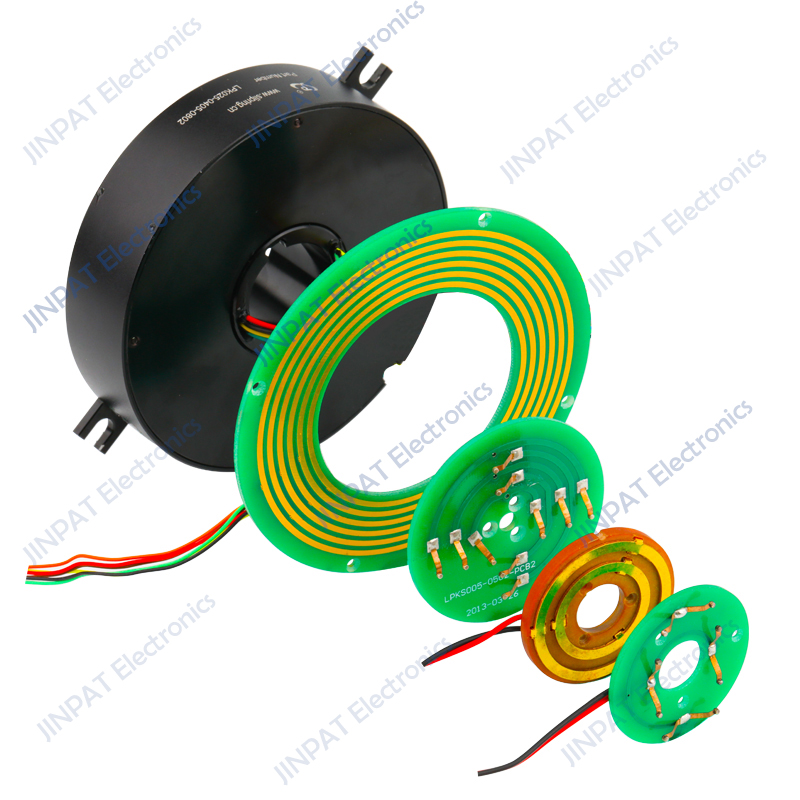

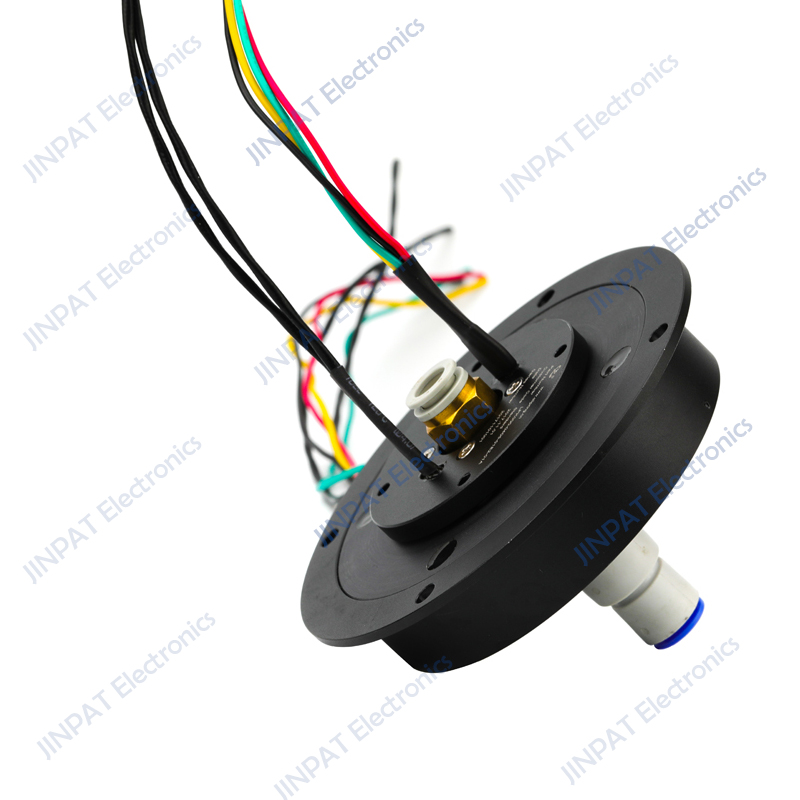

LPKシリーズパンケーキ型スリップリングは 垂直方向に高さ制限があるの回転システム専門に開発されました。このシリーズスリップリングは一体型と分離型二つのデザインを採用しています。LPK一体型スリップリングは中実と中空の二つタイプがあり、お客様のニーズに合わせて異なる寸法を選択できます。分離型スリップリングはPCBの材質で製造されています。回転子と固定子を分離したのデザインを採用して、お客様に高さ制限のニーズを最大限度に満足できます。

詳細はpdfを参照する

製品の詳細

お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。


製品の特徴:

◎製品の厚さが小さく、最小厚さが5.4 mmに達することができる

◎耐衝撃振動、メンテナンスフリー

◎アナログ信号とデジタル信号を伝送する

◎電力と信号の混合伝送、信号の種類は以下の通り:

    イーサネット:レート(10 Mbps/100 Mbps/1000 Mbps)

    工業用イーサネット:ProfiNet、Powerlink、SercosIII、EtherCAT、EtherNet/IPなど

    HDビデオ:SDI、LVDSなど

    シリアル通信:RS 232、RS 485、RS 422など

    ユニバーサルシリアルバス:USB2.0

    工業現場バス:CANBus、CC-Link、InterBus、DeviceNet、ProfiBusなど

    センサ信号:熱抵抗、熱電対、歪み板など


応用分野: 産業自動化/医療機器/レーダアンテナ/計測機器/回転ドア機器/ロボット/照明電飾/軍用装甲車



製品名

   パンケーキ型スリップリングは

チャネル数    1~10路
作業電流    5A/シグナル
作業電圧    240VAC/DC
耐圧強度    500VAC@50Hz(パワー)  300VAC@50Hz(シグナル)
絶縁ていこう    ≥500MΩ@500VDC
動態抵抗波動値    ≤30mΩ
作業回転速度    0~100rpm
接点材料    貴金属/金対金
殻の材料    FR-4
モーメント    0.1N.m(基準値)
寿命   1000万
