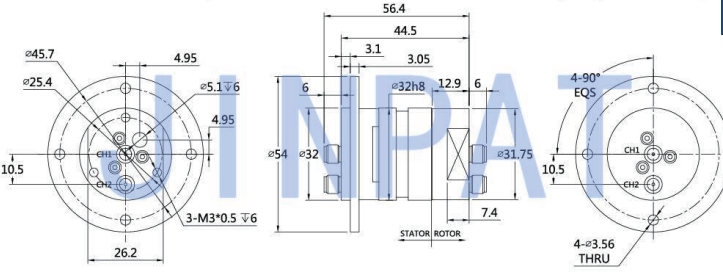

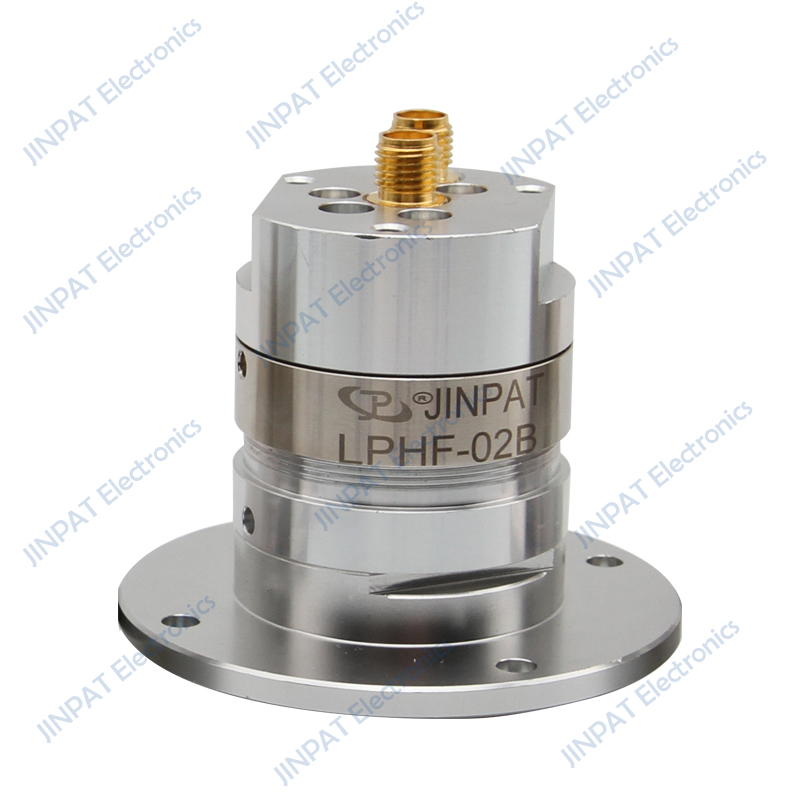

LPHF-02B 高周波スリップリング
高周波回転コネクタは連続回転の装置中に用いられて、固定部分と回転部分の間に高周波信号と高速度信号を転送できます。周波数500MHz-50GHzまでのアナログ信号及び高速デジタル信号も伝送可能です。このようなスリップリングの構造がコンパクトで、性能が安定して，しゃへい性がよくて、妨害防止能力も強くて他の設備に集積しやすいです。このシリーズは高周波スリップリングと高周波電気ハイブリッドスリップリング二つタイプがあります。
高周波回転コネクタは連続回転の装置中に用いられて、固定部分と回転部分の間に高周波信号と高速度信号を転送できます。周波数500MHz-50GHzまでのアナログ信号及び高速デジタル信号も伝送可能です。このようなスリップリングの構造がコンパクトで、性能が安定して，しゃへい性がよくて、妨害防止能力も強くて他の設備に集積しやすいです。このシリーズは高周波スリップリングと高周波電気ハイブリッドスリップリング二つタイプがあります。
お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。
| 製品名 | LPHF-02B 高周波スリップリング |
|---|---|
| チャンネル | CH1、CH 2 |
| 特性インピーダンス | SMA-F (50Ω） |
| 頻度範囲 | DC-18GHz |
| 最大パワー | 1KW |
| 最大平均パワー | 200W@4.5GHz |
| 最大定在波比 | 1.3@DC-8GHz、1.5@8-18GHz |
| 定在波比 | 0.05 |
| 最大挿入損失 | 0.4dB@DC-4GHz、0.9@4-18GHz |
| 挿入損失 | 0.05dB |
| 起動トルク | 0.05Nm |
| 連続回転モーメント | 0.05Nm |
| 最大回転速度 | 60rpm |
| 寿命 | 500万回転 |
| ハウジング材料 | アルミニウム合金 |
| ハウジング表面処理 | クロムめっき |
| 重量 | 130g |
| IP保護等級 | IP60 |
