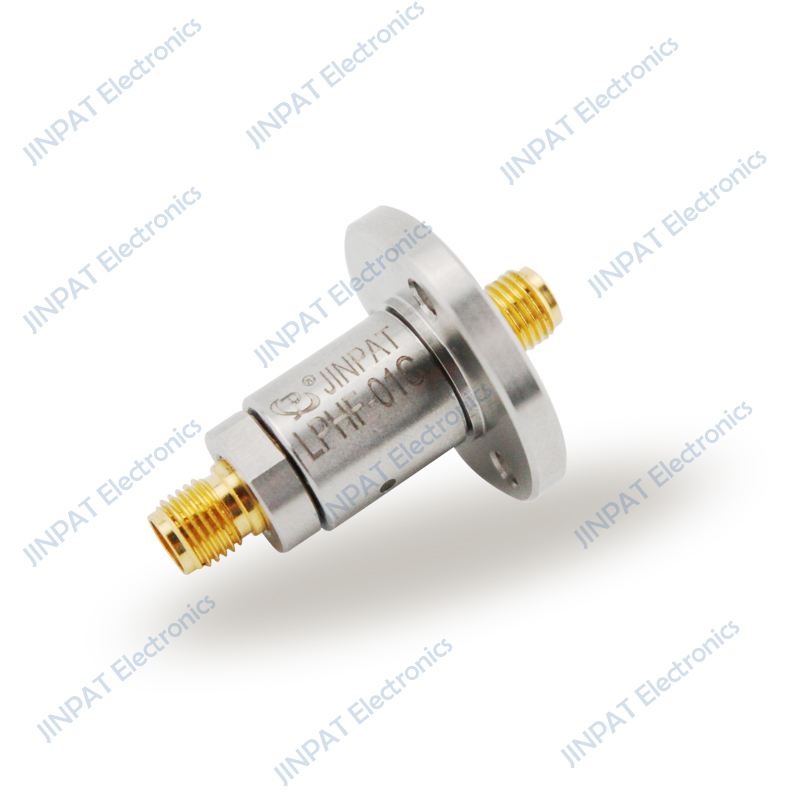

LPHF-01E 高周波スリップリング

高周波回転コネクタは連続回転の装置中に用いられて、固定部分と回転部分の間に高周波信号と高速度信号を転送できます。周波数500MHz-50GHzまでのアナログ信号及び高速デジタル信号も伝送可能です。このようなスリップリングの構造がコンパクトで、性能が安定して，しゃへい性がよくて、妨害防止能力も強くて他の設備に集積しやすいです。このシリーズは高周波スリップリングと高周波電気ハイブリッドスリップリング二つタイプがあります。

高周波スリップリング 高周波回転継手 RF rotary joint HFRJ

詳細はpdfを参照する

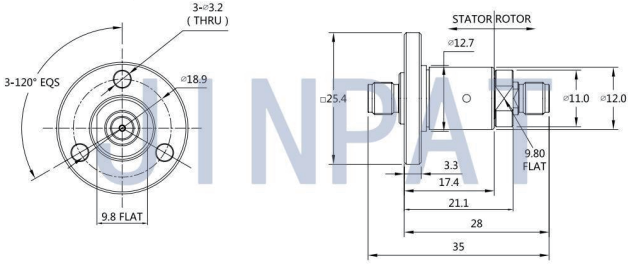

製品の詳細

お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。


製品名

LPHF-01E 高周波スリップリング
特性インピーダンス     3.5MM-F(50Ω)
頻度範囲     DC-26.5GHz
最大パワー    3KW
最大平均パワー    200W@1GHz、30W@18GHz
最大定在波比     1.3@DC-10GHz、1.4@10-18GHz
定在波比     0.1
最大挿入損失      0.4dB@DC-18GHz、0.7dB@18-26.5GHz
挿入損失         0.1dB
起動トルク      最大2センチ
連続回転モーメント      最大2センチ
最大回転速度      200rpm
寿命      500万回転
軸方向最大コネクタ負荷      ±2N
半径方向最大コネクタ負荷      ±2N
重量      30g
IP保護等級      IP40
