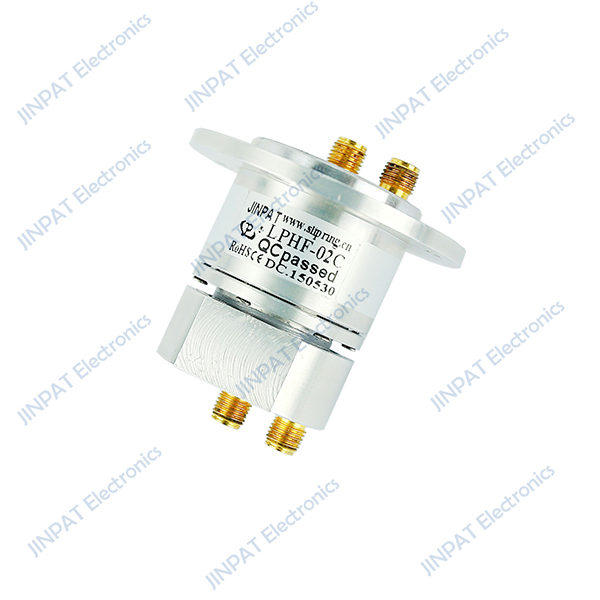

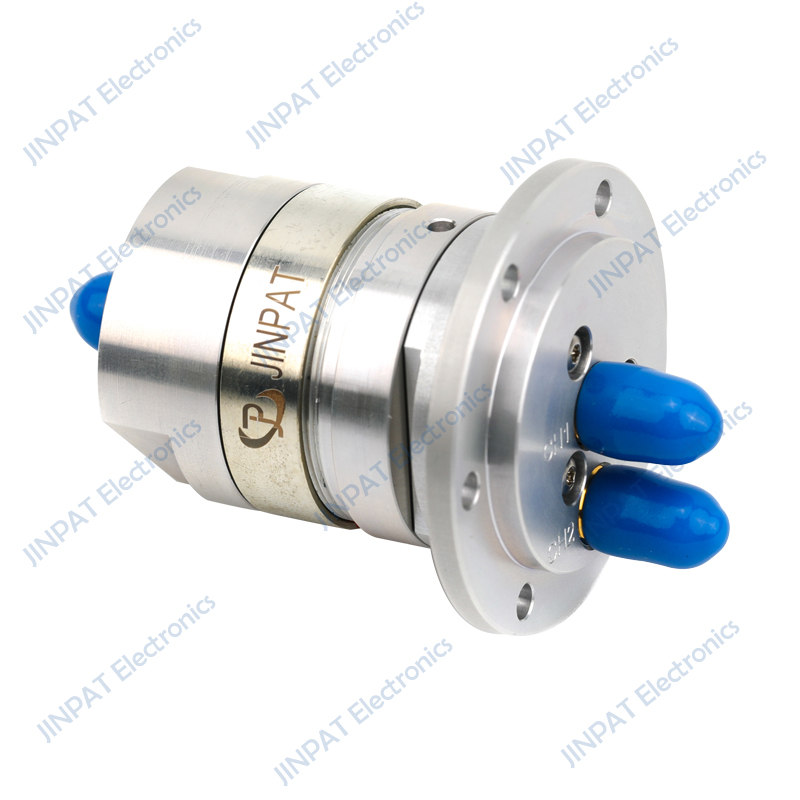

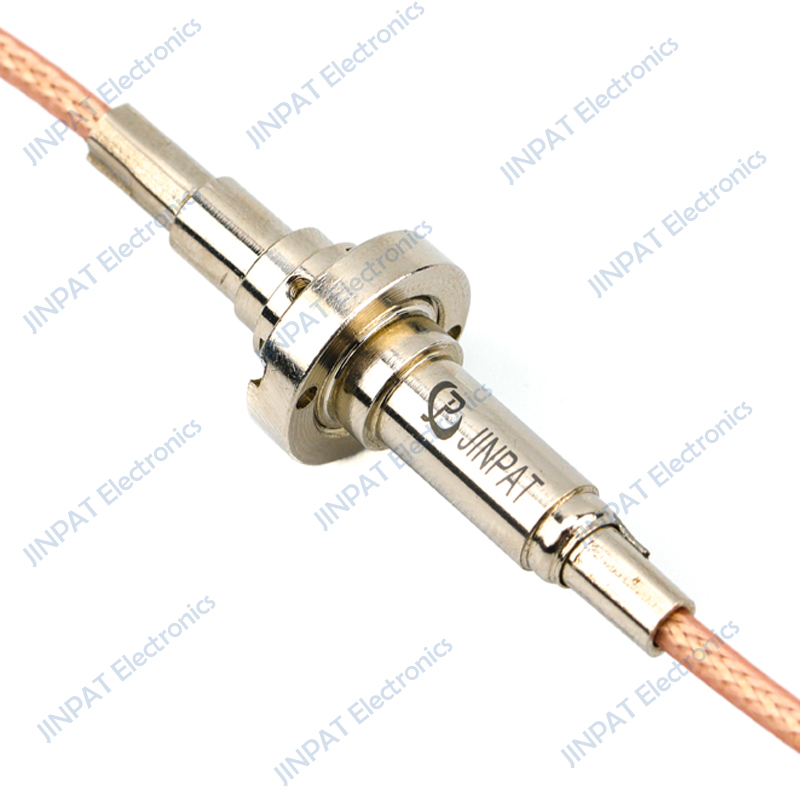

高周波スリップリング

高周波回転コネクタは連続回転の装置中に用いられて、固定部分と回転部分の間に高周波信号と高速度信号を転送できます。周波数500MHz-50GHzまでのアナログ信号及び高速デジタル信号も伝送可能です。このようなスリップリングの構造がコンパクトで、性能が安定して,しゃへい性がよくて、妨害防止能力も強くて他の設備に集積しやすいです。このシリーズは高周波スリップリングと高周波電気ハイブリッドスリップリング二つタイプがあります。

詳細はpdfを参照する

製品の詳細

お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。


製品の特徴:

◎最大4チャンネル(特殊カスタマイズでより多くのことができる)◎周波数範囲は最高50 GHzに達することができる◎结コンパクトな構造、強力な抗干渉能力 ◎可複数種類の信号を同時に送信可能◎超低減衰損失、超低伝送変動◎超長寿命、メンテナンスフリー


オプション可能:

◎チャンネル数 ◎高周波信号周波数範囲 ◎定格電圧と定格電流 ◎高周波信号と電流または他の信号の混合伝送をサポート


典型的な応用:
 ◎レーダーアンテナ、軍需産業システム装備 ◎HDネットワークビデオ監視システム ◎衛星通信システム ◎医療工学設備 ◎空中交通制御、ミサイル防衛システム


製品名

   高周波スリップリング

チャネル数    1/2/3/4オプション可能
頻度範囲     シングルチャネル最高50 GHz、2チャンネル最高18 GHz
インタフェースタイプ     SMA/N/3.5/2.92/2.4/F など
特性インピーダンス     50Ω/75Ω
最大パワー     10KWまで
作業回転速度     0-500rpm
作業寿命     最大1000万回転
最大コネクタ負荷     軸方向±5N/半径方向±5N
回転モーメント,最大値          最小1N.cm
接点材料     貴金属
殻の材料     アルミニウム合金/ステンレス鋼/真鍮
表面処理     導電性酸化/不動態化/ニッケルめっき/三元合金めっき
IP保護等級     カスタマイズ可能
