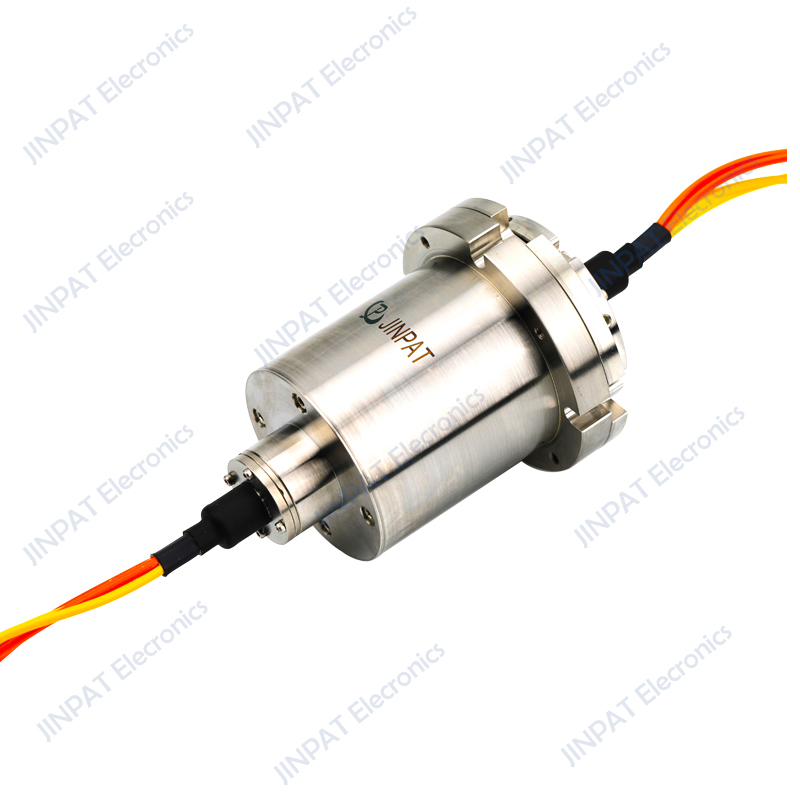

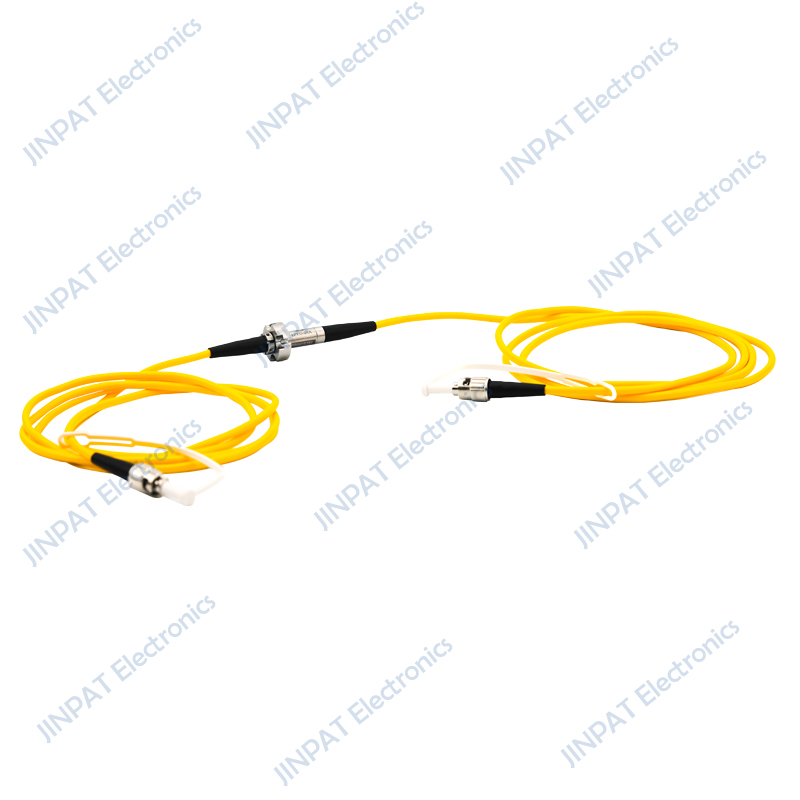

光ファイバー回転継手

光ファイバーロータリージョイントは光スリップリング、光ファイバ回転コネクタ、光ヒンジなどとも呼ばれている。光ファイバーはデータ伝送の媒体として、回転接続シ ステム部品間データの転送を解決するために最適な技術解決方案を提供する。特に無制限、連続または断続的な回転応用の中に適してと同時に固定位置から回転位置まで大 容量のデータと信号を伝送するの場合も必要で、機械性能を改善し、システム操作をシンプル化することもできて、活動関節の回転のために光ファイバの損傷を避ける。伝 統的な電気スリップリングと組み合わせて使用することができ、光電混合スリップリングとして、電力と高速データを転送することもきる。

詳細はpdfを参照する

製品の詳細

お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。


製品のメリット:

◎接触なし、摩擦なし、長寿命、最大1億回転以上

◎ビデオ、シリーズデータ、ネットワークデータなどの複数の信号を組み合わせることができる

◎光ファイバで情報を伝達し、機密漏洩と電磁干渉がなし、十キロ以上のネットワークアプリケーションを遠隔送信可能

◎伝送帯域幅は電気コネクタよりはるかに大きく、波長分割マルチプレクサと併用することで、帯域幅を倍増させることができる

◎小型、軽量、電気スリップリングの統合使用が便利でシステムのアップグレードとモデルチェンジが容易

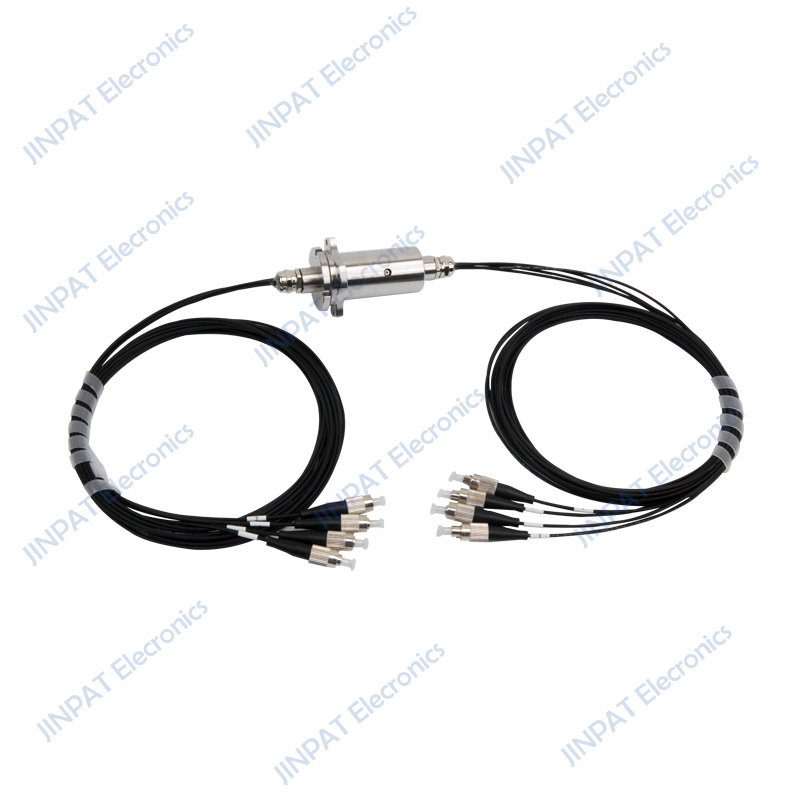

◎世界最小体積の単一ファイバ回転コネクタを提供することができ、2チャネル、4チャネル、10チャネル、さらに多くのチャネルファイバ回転コネクタを選択可能

◎光電集積の回転コネクタを提供できる


オプション:

◎光ファイバ伝送タイプは選択可能、電源と信号の道路数、タイプは選択可能 ◎シングルモードまたはマルチモード、単回路または多回路 ◎形状、ハウジング材質、駆動コネクタのカスタマイズ選択可能

典型的な応用: ◎ロボット ◎材料輸送システム ◎車両上の回転砲台 ◎遠隔制御システム ◎レーダーシステム ◎海工設備、艦艇システム ◎光ファイバセンシングなどのターンテーブル(レートテーブル)の高速ビデオ、デジタル、アナログ信号の伝送と制御 ◎医療システム ◎ビデオ監視システム ◎国家または国際安全保障システム、海底作業システム


製品名

 光ファイバー回転継手

チャネル数   1~50チャネルオプション
波長範囲    650-1650nm (カスタマイズ可能)
挿入損失     シングルチャネル<2dB マルチチャネル<5dB
挿入損失変化値     シングルチャネル<0.5dB マルチチャネル<2dB
エコー損失    >40dB
最大パワー    23dBm (カスタマイズ可能)
最大转速    2000rpmまたはそれ以上
緊張に耐える   10N
コネクタタイプ    ST/FC/SC/LCなど
シースタイプ    0.9/2/3mm(Kevlar/TPU or Armor)
振動    MIL-STD-167-1A
機械衝撃    MIL-STD-810G
IPレベル    最大IP68
