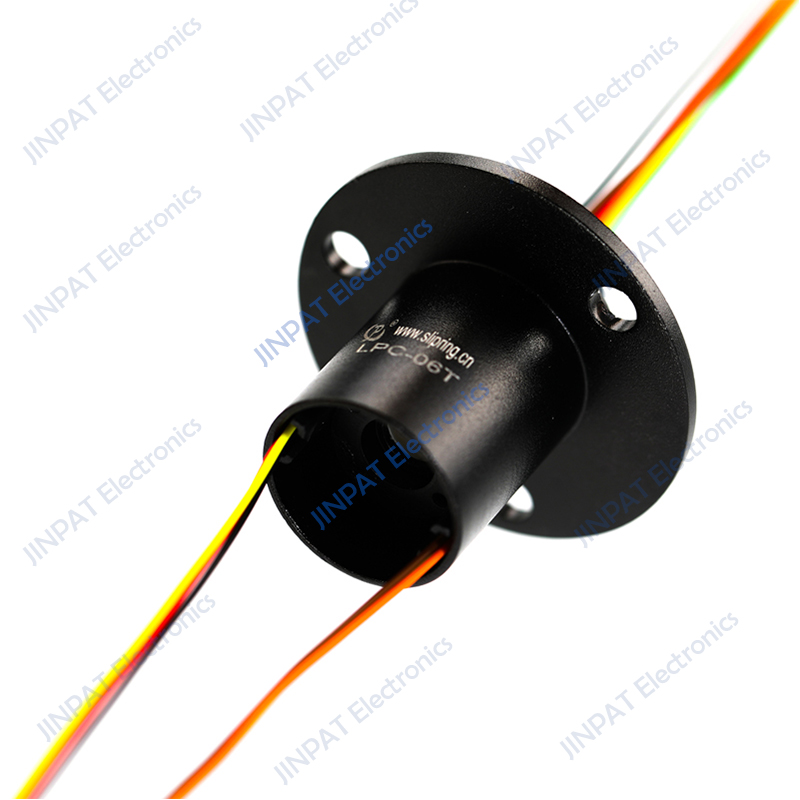

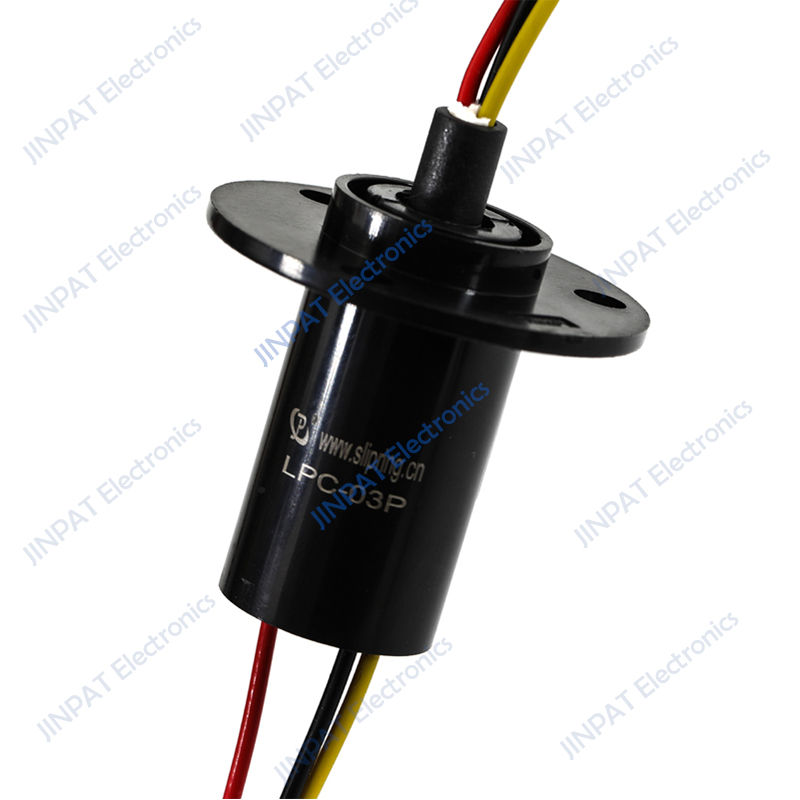

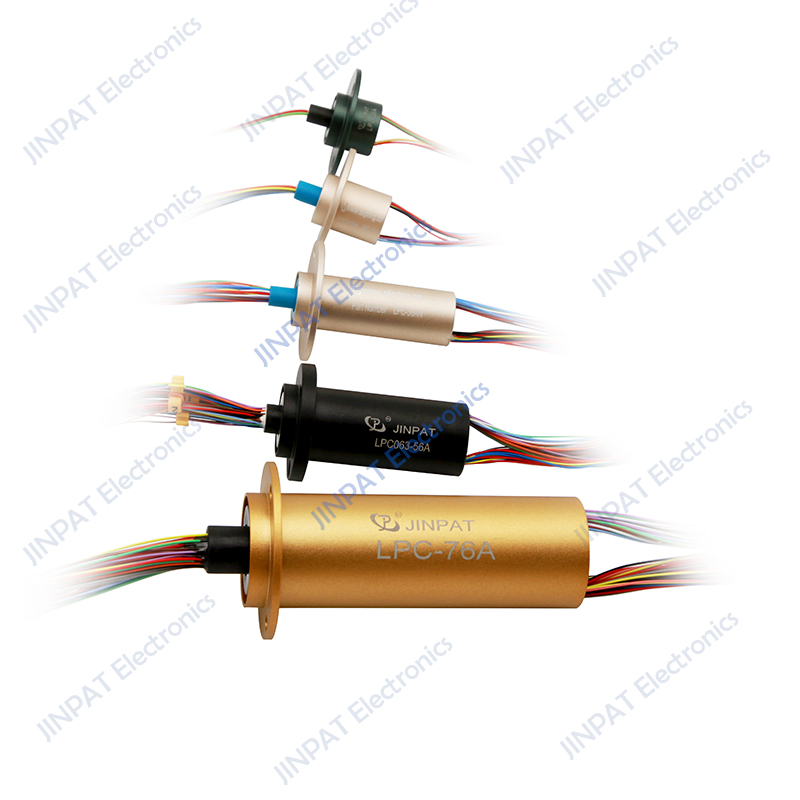

スリップリングカプセル

LPC標準中型スリップリングカプセルの外径は22 mm ~ 54 mmで、通路数は125路以上まで(カスタマイズ可能)。国内率先の軍需 産業レベルの高基準表面処理技術を採用し、設計精度が高くて小型で据え付けが便利です。接点は金対金の材料を採用して、超低い接触 抵抗と超長作業の寿命を保証します。

詳細はpdfを参照する

製品の詳細

お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。


高回転速度、高寿命、高保護スリップリングのカスタマイズが提供できます。イーサネット、USB、RS、LVDS、Canbus、FireWire、SDI、HDMIなど、さまざまな信号を集合できます。

チャネル数、電流、寸法、回転速度、シールレベル、ハウジング材質などを選択可能,量産可能。


典型的な応用:

◎高速ボール◎雲台◎電気試験設備◎医療設備◎回転テーブル◎製造と制御設備



製品名

スリップリングカプセル

チャネル数 1~125ウェイまたはそれ以上
作業電流 2A毎路またはそれ以上
作業電圧 0-240VAC/DC
耐圧強度 2つの通路の間≥500VAC @50Hz
絶縁ていこう ≥100MΩ@500VDC
動態抵抗波動値  最小1mΩまで
作業回転速度 0-300rpmまたはそれ以上
接点材料

金対金

殻の材料 エンジニアリングプラスチックまたは金属(オプション)
モーメント ≤0.88 g.m(基準値)
IPプロテクションレベル IP40
寿命 カスタマイズ可能
